در خدمات تک مرحله ای جوش اسکلت فلزی تجهیزات چگونه تغییر شکل جوش و تنش پسماند را کنترل کنیم؟
در خدمات یک مرحله ای تجهیزات جوش سازه فولادی کنترل تغییر شکل جوشکاری و تنش پسماند پیوند اصلی برای اطمینان از کیفیت محصول است که مستقیماً بر دقت ابعادی، ظرفیت باربری و عمر مفید سازه تأثیر می گذارد. این امر مستلزم کنترل کامل فرآیند از بهینه سازی طراحی، کنترل فرآیند، ابزار فنی تا بازرسی کیفیت، همراه با تجهیزات پیشرفته و تجربه حرفه ای برای دستیابی به مدیریت دقیق فرآیند جوشکاری است.
1. کنترل منبع در مرحله طراحی
لینک طراحی اولین خط دفاعی برای جلوگیری از تغییر شکل جوش و تنش پسماند است. طراحی علمی سازه می تواند به طور اساسی وقوع عیوب جوشکاری را کاهش دهد.

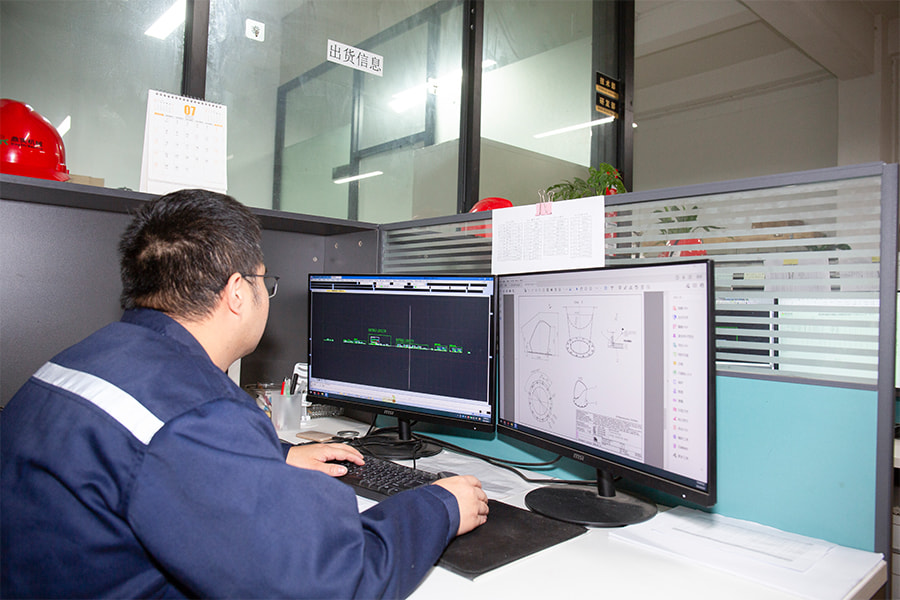

چیدمان سازه ای معقول: هنگام طراحی نقشه ها، از تمرکز یا تقاطع بیش از حد جوش ها خودداری کنید و سعی کنید از سازه های متقارن برای توزیع یکنواخت گرمای جوشکاری استفاده کنید. به عنوان مثال، برای سازه های فولادی تجهیزات بزرگ، اجزای پیچیده را می توان به واحدهای کوچک تجزیه کرد و تغییر شکل کلی را می توان با جوشکاری گام به گام کاهش داد. Jiaxing Dingshi Machinery Manufacturing Co., Ltd دارای 20 طراح فنی حرفه ای کارخانه با قابلیت تبدیل طراحی طراحی قوی است. آنها می توانند نیازهای مشتری را در مرحله طراحی ترکیب کنند، طرح جوش را بهینه کنند و خطرات تغییر شکل از منبع را کاهش دهند.
بهینه سازی فرم و اندازه جوش: فرم جوش مناسب (مانند جوش فیله، جوش لب به لب) را انتخاب کرده و اندازه جوش را کنترل کنید. با توجه به رعایت الزامات استحکام، از جوش های ضخیم غیرضروری اجتناب کنید، زیرا هرچه فلز جوش بیشتر پر شود، گرما و تنش ایجاد شده در حین جوشکاری بیشتر و تغییر شکل جدی تر است. تیم فنی به دقت پارامترهای جوش را با توجه به خواص مواد و شرایط تنش محاسبه می کند تا استحکام و کنترل تغییر شکل را متعادل کند.
مقدار تغییر شکل معکوس را ذخیره کنید: بر اساس تجربه یا تجزیه و تحلیل شبیه سازی، مقدار تغییر شکل در جهت مخالف در هنگام پردازش اجزا از قبل تنظیم می شود تا تغییر شکل پس از جوشکاری جبران شود. به عنوان مثال، برای تغییر شکل خمشی که ممکن است پس از جوشکاری رخ دهد، این جزء در طول مرحله برش یا خمش در جهت مخالف در زاویه خاصی از قبل خم می شود تا اطمینان حاصل شود که اندازه مورد نیاز پس از جوشکاری را برآورده می کند.
2. انتخاب مواد و پیش تصفیه
ویژگی های مواد و کیفیت پیش تصفیه مستقیماً بر توزیع تنش و درجه تغییر شکل در حین جوشکاری تأثیر می گذارد.
مواد کم تنش را انتخاب کنید: به فولادهایی با عملکرد جوش خوب، مانند فولاد کم کربن یا فولاد کم آلیاژ، اولویت بدهید. این مواد دارای ناحیه متاثر از حرارت جوشکاری کوچک و تمایل به سخت شدن کم هستند که می تواند تولید تنش جوشکاری را کاهش دهد. در فرآیند انتخاب مواد، ما توصیه های حرفه ای مواد را بر اساس نیازهای مشتری و ویژگی های پروژه ارائه می دهیم تا از سازگاری مواد اطمینان حاصل کنیم.
پیش تصفیه مواد: قبل از جوشکاری، فولاد تراز، زنگ زده و تنش زدایی می شود. به عنوان مثال، مقیاس اکسید و زنگ روی سطح فولاد توسط دستگاه شات بلاست حذف می شود تا از کیفیت جوش اطمینان حاصل شود. برای صفحات ضخیم یا مواد با تنش داخلی در حین نورد، بازپخت می توان برای حذف تنش داخلی و جلوگیری از تغییر شکل ناشی از برهم نهی تنش در حین جوشکاری انجام داد.
3. کنترل دقیق پارامترهای فرآیند جوشکاری
پارامترهای فرآیند در فرآیند جوشکاری کلید کنترل تغییر شکل و تنش هستند و باید با توجه به مواد، اندازه اجزا و شکل جوش تنظیم شوند.
انتخاب منبع حرارتی و کنترل انرژی: روشهای مختلف جوشکاری (مانند جوشکاری قوس الکتریکی، جوشکاری زیر آب و جوشکاری لیزری) غلظت حرارت و انرژی ورودی متفاوتی را تولید میکنند. برای صفحات نازک یا اجزایی که به راحتی تغییر شکل می دهند، می توان از جوش لیزری برای کاهش ناحیه متاثر از حرارت با متمرکز کردن منبع گرما استفاده کرد. برای جوشکاری صفحه ضخیم، از جوش چند لایه و چند پاس برای کنترل گرمای ورودی هر لایه جوش استفاده می شود تا از تغییر شکل ناشی از گرمایش بیش از حد منفرد جلوگیری شود.
بهینه سازی توالی جوشکاری: یک توالی جوش معقول می تواند به طور موثر تنش را پراکنده کرده و تغییر شکل را کاهش دهد. به عنوان مثال، برای سازه های متقارن، از روش جوش متقارن برای جوشکاری متناوب از وسط به دو طرف استفاده می شود تا نیروهای دو طرف جزء متعادل شوند. برای اجزای پیچیده، ابتدا جوش هایی با انقباض زیاد جوش داده می شوند و سپس جوش هایی با انقباض کوچک جوش داده می شوند تا به تدریج تنش از بین برود. Jiaxing Dingshi Machinery Manufacturing Co., Ltd دارای 60 جوشکار گواهی شده است که از این تعداد 6 نفر از رهبران تیم بیش از 8 سال تجربه دارند و می توانند توالی جوشکاری بهینه را با توجه به ویژگی های اجزاء فرموله کنند تا از استانداردسازی اجرای فرآیند اطمینان حاصل کنند.
تطبیق سرعت جوشکاری با جریان و ولتاژ: سرعت جوشکاری خیلی سریع منجر به نفوذ ناکافی می شود، در حالی که خیلی کم باعث افزایش گرمای ورودی می شود. جریان و ولتاژ بسیار زیاد به راحتی باعث پاشش و سوختگی می شود، در حالی که جریان و ولتاژ بسیار کم جوش را ناپایدار می کند. تیم فنی بهترین پارامترها را از طریق جوشکاری آزمایشی تعیین می کند و جوشکارها آنها را به شدت در جوشکاری واقعی پیاده سازی می کنند، در حالی که از سیستم کنترل دیجیتال تجهیزات جوش برای دستیابی به خروجی پایدار پارامترها استفاده می کنند.
4. استفاده معقول از وسایل
فیکسچر یک وسیله کمکی مهم برای کنترل تغییر شکل جوش است. با تثبیت اجباری موقعیت قطعه، تغییر شکل آزاد را در حین جوشکاری محدود می کند.

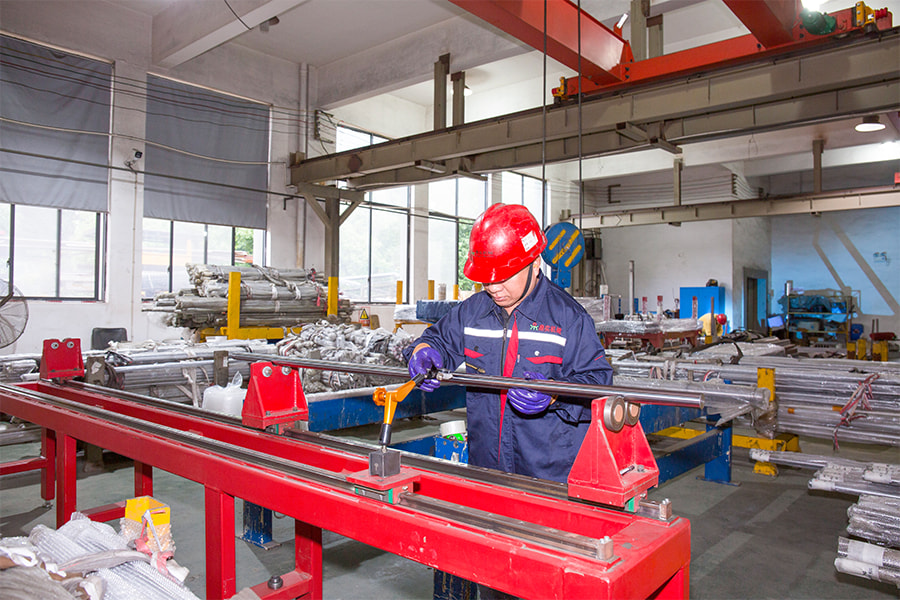

روش تثبیت صلب: از یک فیکسچر، گیره یا تکیه گاه سفت استفاده کنید تا قطعه را در حین جوشکاری محکم کنید و پس از اتمام جوشکاری و خنک شدن تا دمای معین، آن را جدا کنید. این روش برای صفحات نازک یا اجزای با استحکام ضعیف مناسب است و می تواند به طور موثر تغییر شکل زاویه ای و تغییر شکل خمشی را کنترل کند. Jiaxing Dingshi Machinery Manufacturing Co., Ltd دارای 25 جرثقیل و یک فضای تولید بزرگ است تا نیازهای نصب ابزار قطعات بزرگ را برآورده کند و از پایداری نصب فیکسچر اطمینان حاصل کند.
طراحی جیگ ویژه: برای ساختار فولادی تجهیزات سفارشی غیر استاندارد، یک جک مخصوص طراحی شده است تا به طور دقیق جزء را مطابق شکل قرار دهد تا اطمینان حاصل شود که موقعیت نسبی هر قسمت در طول جوشکاری بدون تغییر باقی می ماند. به عنوان مثال، برای اجزای قاب، یک جک متشکل از پینهای تعیین موقعیت و بافلها برای اطمینان از عمودی و دقت فاصله هر میله استفاده میشود.
5. درمان تنش زدایی و اصلاح پس از جوش
حتی اگر اقدامات کنترلی در طول فرآیند جوشکاری انجام شود، باز هم ممکن است تنش پسماند و تغییر شکل جزئی وجود داشته باشد که باید از طریق عملیات پس از جوشکاری حذف و اصلاح شود.
روش عملیات حرارتی: عملیات حرارتی کلی یا جزئی (مانند بازپخت) را بر روی اجزای جوش داده شده انجام دهید، اجزا را تا دمای معینی (معمولاً 600-650 درجه سانتیگراد) گرم کنید، آنها را برای مدتی گرم نگه دارید و سپس به آرامی آنها را خنک کنید تا تنش داخل مواد از بین برود. اتاق کیور (70 متر مربع) را می توان برای عملیات حرارتی اجزای کوچک استفاده کرد. برای قطعات بزرگ می توان از گرمایش شعله موضعی برای حذف تنش موضعی با کنترل دما و محدوده گرمایش استفاده کرد.
روش اصلاح مکانیکی: برای تغییر شکل های کوچک ناشی از جوشکاری، از نیروی مکانیکی برای اصلاح استفاده می شود. به عنوان مثال، از دستگاه خم کن برای خمش معکوس اجزای خم شده و تغییر شکل داده شده استفاده می شود یا از دستگاه تراز برای تراز کردن صفحه نازک استفاده می شود. مراکز ماشینکاری دروازهای 4 متری و 6 متری آن نیز میتواند به تصحیح مکانیکی با دقت بالا کمک کند تا اطمینان حاصل شود که اندازه قطعه با استاندارد مطابقت دارد.
درمان پیری ارتعاشی: ارتعاش دوره ای از طریق تجهیزات ارتعاشی به اجزاء اعمال می شود تا به تدریج تنش داخلی را که برای سازه های بزرگ یا پیچیده مناسب است، آزاد کند. این روش مصرف انرژی پایین، راندمان بالا دارد و آسیب حرارتی به قطعات وارد نخواهد کرد. روش درمان پیری مناسب را می توان با توجه به ویژگی های اجزا انتخاب کرد.
6. بازرسی کیفیت و بهینه سازی بازخورد
از طریق بازرسی دقیق کیفیت، مشکلات تغییر شکل و استرس به موقع کشف میشوند و برای بهینهسازی مداوم به لینکهای قبلی بازگردانده میشوند.
تشخیص تغییر شکل: پس از اتمام جوشکاری، از تجهیزات با دقت بالا مانند قطر سنج لیزری و ایستگاه های توتال برای اندازه گیری انحراف ابعادی اجزا استفاده می شود تا مشخص شود که آیا در محدوده مجاز قرار دارد یا خیر. برای اجزای خارج از تحمل، علت تغییر شکل آنالیز شده و اصلاح ثانویه انجام می شود.
تشخیص استرس: فناوری تست غیر مخرب (مانند تحلیلگر استرس اشعه ایکس) برای تشخیص توزیع تنش پسماند در داخل قطعه استفاده میشود تا ارزیابی شود که آیا سطح تنش مطابق با الزامات طراحی است یا خیر. اگر تمرکز استرس جدی باشد، درمان استرس ثانویه مورد نیاز است.
مکانیسم بهبود مستمر: از طریق گواهینامه سیستم مدیریت کیفیت، یک سیستم ردیابی کیفیت کامل برای بایگانی دادههای تغییر شکل و پارامترهای فرآیند هر جوش ایجاد شده است. تیم فنی به طور مرتب تجزیه و تحلیل و خلاصه می کند، طرح فرآیند را بهینه می کند و به طور مداوم قابلیت کنترل تغییر شکل را بهبود می بخشد.
