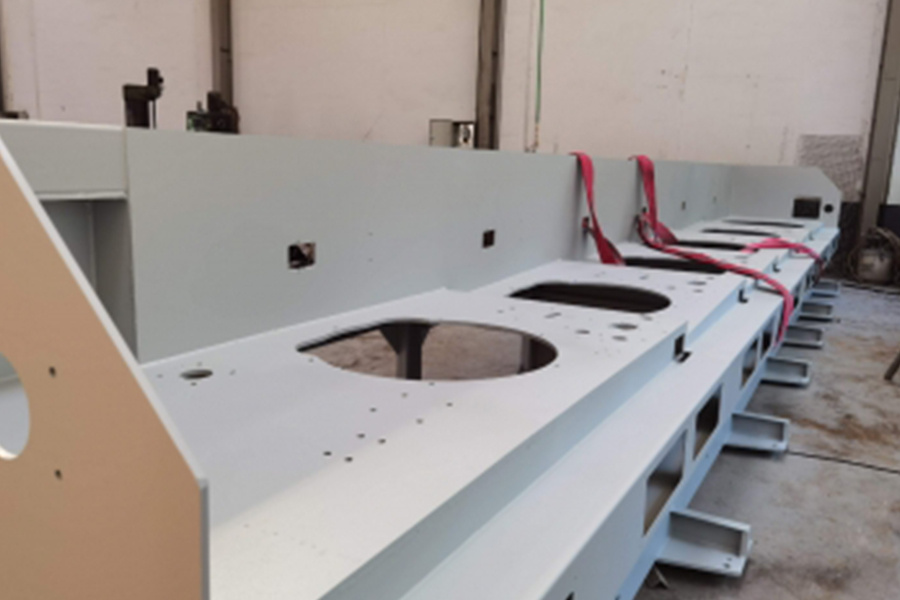

چگونه سازندگان اجزای سازه های فولادی که می توانند برای مجموعه های مختلف تجهیزات سفارشی شوند، طراحی ساختاری اجزای سازه فولادی را برای بهبود ظرفیت باربری و وزن سبک بهینه کنند؟

در سفارشی سازی و ساخت اجزای سازه فولادی برای مجموعه کامل تجهیزات بهینه سازی طراحی سازه برای بهبود همزمان ظرفیت باربری و دستیابی به وزن سبک، موضوع اصلی متعادل کردن عملکرد، هزینه و کارایی است. این فرآیند مستلزم ترکیب خواص مواد، اصول مکانیکی، فرآیندهای تولید و شرایط کاری واقعی برای دستیابی به هدف از طریق یک استراتژی طراحی سیستماتیک است. شرح مفصل زیر از روش های خاص از ابعاد چندگانه:

1. بهینه سازی بر اساس خواص مواد: "پایه" مناسب را انتخاب کنید تا با نیمی از تلاش دو برابر نتیجه بگیرید.
انتخاب و کاربرد معقول مصالح، پیش نیاز بهینه سازی سازه است. استحکام، چقرمگی، چگالی و سایر پارامترهای فولادهای مختلف به طور قابل توجهی متفاوت است و باید با توجه به الزامات باربری اجزا، محیط کار و سایر عوامل به طور دقیق مطابقت داده شوند.
کاربرد فولاد با استحکام بالا: استفاده از فولاد کم آلیاژ با استحکام بالا با استحکام تسلیم بالاتر (مانند Q355، Q460 و غیره) می تواند ضخامت مواد را در شرایط باربری مشابه کاهش دهد و به طور مستقیم وزن مرده سازه را کاهش دهد. به عنوان مثال، یک تیر باربر در ابتدا برای استفاده از فولاد Q235 با ضخامت 20 میلی متر طراحی شده بود. پس از استفاده از فولاد Q355، ضخامت را می توان به 16 میلی متر کاهش داد، وزن آن 20٪ کاهش می یابد و ظرفیت باربری تحت تاثیر قرار نمی گیرد.
توزیع متمایز مصالح: با توجه به خصوصیات تنش هر قسمت از سازه، برای دستیابی به «استفاده از فولاد خوب روی تیغه» از مصالح پرمقاومت در مناطق پر تنش و از مصالح معمولی در مناطق کم تنش استفاده می شود. به عنوان مثال، فولاد با استحکام بالا در قسمت های متمرکز بر تنش پایه تجهیزات استفاده می شود، در حالی که از فولاد کربن معمولی در قسمت پشتیبانی کمکی استفاده می شود که نه تنها می تواند استحکام کلی را تضمین کند بلکه هزینه و وزن را نیز کنترل می کند.
اکتشاف مواد جدید: در سناریوهایی با نیازهای بسیار سبک وزن (مانند سازه های فولادی تجهیزات متحرک)، آلیاژهای آلومینیوم یا مواد کامپوزیت (مانند مواد کامپوزیتی مبتنی بر رزین تقویت شده با فیبر کربن) می توانند در قطعات غیر باربر برای تشکیل ساختار هیبریدی با فولاد استفاده شوند. با این حال، باید به روش های اتصال و سازگاری مواد مختلف توجه شود تا از شکست ساختاری ناشی از خوردگی الکتروشیمیایی یا عدم تطابق خواص مکانیکی جلوگیری شود.

2. بهینه سازی توپولوژیکی فرم سازه: انتقال نیرو "کارآمد" تر
بهینه‌سازی توپولوژیکی عبارت است از یافتن شکل توزیع بهینه مواد با توجه به بارها و محدودیت‌ها در یک فضای طراحی معین از طریق الگوریتم‌های ریاضی، به‌منظور دستیابی به "حذف تفاله و حفظ ذات" و اطمینان از ظرفیت باربری و در عین حال کاهش وزن.
حذف مواد زائد: از نرم افزار تجزیه و تحلیل اجزا محدود (FEA) برای شبیه سازی حالت تنش سازه، شناسایی "مناطق اضافی" با تنش کمتر و برش آنها استفاده کنید. به عنوان مثال، طراحی سنتی ستون های تجهیزات عمدتاً ساختاری محکم است. پس از بهینه‌سازی توپولوژیکی، می‌توان آن را به‌عنوان یک ساختار شبکه توخالی یا دیواره نازک با دنده‌های تقویت‌کننده، حفظ مواد کافی در نقطه تمرکز تنش، کاهش مواد در ناحیه بدون تنش، کاهش وزن بیش از 30 درصد و بهبود سختی طراحی کرد.
ارجاع به ساختار بیونیک: سازه های بیولوژیکی در طبیعت (مانند لانه زنبوری و استخوان پرندگان) دارای ویژگی های «سبک بودن و استحکام بالا» هستند و اصول آنها را می توان در طراحی سازه های فولادی به کار برد. به عنوان مثال، پانل سکوی تجهیزات به عنوان یک ساختار ساندویچی لانه زنبوری طراحی شده است و لایه هسته از فولاد جدار نازک استفاده می کند که نه تنها وزن را کاهش می دهد، بلکه ظرفیت باربری کلی را از طریق اثر بار پراکنده ساختار لانه زنبوری بهبود می بخشد.
بهینه سازی شکل مقطع: شکل هندسی سطح مقطع اجزا تاثیر بسزایی در ظرفیت باربری دارد. در زیر همان سطح مقطع، ممان اینرسی و مدول مقطع مقاطع I شکل، جعبه‌ای و دایره‌ای بزرگتر است و مقاومت خمشی و پیچشی بهتر است. به عنوان مثال، محور محرک از یک بخش لوله دایره ای توخالی به جای فولاد گرد جامد استفاده می کند و مقاومت پیچشی اساساً زمانی که وزن 50٪ کاهش می یابد یکسان است. تیر متقاطع به جای یک بخش مستطیلی از یک بخش I شکل استفاده می کند و ظرفیت باربری خمشی را می توان در همان وزن مرده تا 40٪ افزایش داد.

3. بهینه سازی روش های اتصال: کاهش "بار اضافی" و بهبود سفتی کلی
گره اتصال، حلقه ضعیف سازه فولادی است. یک روش اتصال غیر منطقی باعث افزایش وزن، کاهش سفتی کلی و حتی تمرکز استرس می شود. بهینه سازی طراحی اتصال نیاز به در نظر گرفتن استحکام، سبک وزن و امکان سنجی ساخت دارد.

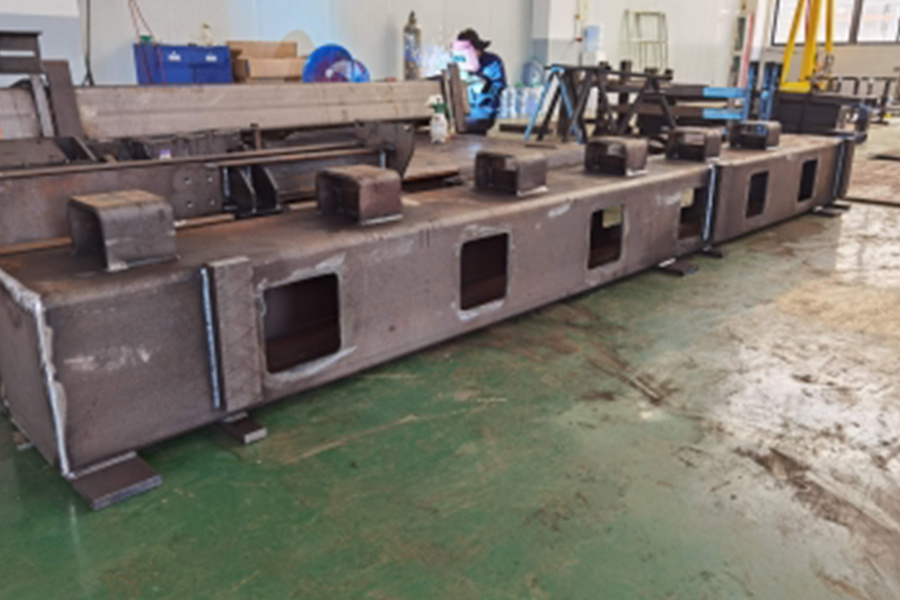

بهینه سازی اتصالات جوشی: از جوش های پیوسته به جای جوش های متناوب برای کاهش طول کل جوش و در عین حال اطمینان از استحکام اتصال استفاده کنید. برای اتصالات صفحه ضخیم، به جای جوش فیله، از جوش های شیاری استفاده کنید تا حجم جوش و ناحیه متاثر از حرارت را کاهش دهید و تنش اضافی ناشی از تغییر شکل جوش را کاهش دهید. علاوه بر این، موقعیت جوش از طریق تجزیه و تحلیل اجزای محدود بهینه می شود تا از تنظیم جوش در نقاط تمرکز تنش جلوگیری شود و قابلیت اطمینان گره بهبود یابد.
طراحی دقیق اتصالات پیچ: مشخصات پیچ و مقدار آن به طور دقیق با توجه به اندازه نیرو محاسبه می شود تا از استفاده کورکورانه از مشخصات بزرگ یا پیچ های زیاد جلوگیری شود. به عنوان مثال، اتصال فلنج یک تجهیزات خاص در ابتدا برای استفاده از 12 پیچ M20 طراحی شده بود. پس از تجزیه و تحلیل نیرو، آن را به 8 پیچ M18 تنظیم کردند که نه تنها الزامات استحکام را برآورده کرد، بلکه مصرف مواد پیچ ​​و فلنج را نیز کاهش داد.
فرآیند قالب گیری یکپارچه: برای اجزای پیچیده، فرآیندهای خمشی کلی، برش لیزری و خالی کردن برای کاهش تعداد اتصال استفاده می شود. به عنوان مثال، اگر ساختار قاب تجهیزات توسط صفحات فولادی متعدد به هم متصل شود، وزن جوش ها و رابط ها افزایش می یابد. با این حال، با خم کردن کل صفحه فولادی به بدنه قاب از طریق یک دستگاه خم کن بزرگ، 70٪ از نقاط اتصال را می توان کاهش داد، وزن را می توان تا 15٪ کاهش داد و سفتی کلی را می توان به طور قابل توجهی بهبود بخشید.

4. تقویت سفتی و پایداری: اجتناب از "ناپایداری ناشی از سبکی"
طراحی سبک وزن باید بر اساس اطمینان از سختی و پایداری سازه باشد، در غیر این صورت ظرفیت باربری ممکن است به دلیل تغییر شکل بیش از حد یا ناپایداری از بین برود.
چیدمان معقول دنده های تقویت کننده: دنده های تقویت کننده (مانند دنده های U و L شکل) بر روی سطح اجزای جدار نازک قرار می گیرند تا با تغییر ممان اینرسی مقطع، سفتی موضعی را بهبود بخشند. به عنوان مثال، پوسته صفحه نازک تجهیزات به راحتی در معرض بار یکنواخت تغییر شکل می دهد. پس از افزودن دنده های تقویت کننده طولی و عرضی در امتداد جهت نیرو، هنگامی که مصرف مواد به میزان 5 درصد افزایش می یابد، سختی را می توان بیش از 50٪ افزایش داد.
تأیید و تنظیم پایداری: برای میله های باریک، اجزای جدار نازک و سایر اجزایی که مستعد ناپایداری هستند، پایداری آنها باید با فرمول اویلر تأیید شود. در صورت لزوم، تکیه گاه جانبی اضافه می شود یا شکل مقطع تنظیم می شود (مانند تغییر مقطع مستطیلی به یک مقطع I شکل) تا بار ناپایداری بحرانی بدون اضافه کردن وزن زیاد افزایش یابد.
کاربرد معقول پیش بار: برای اجزای باربر متصل به پیچ، پیش بار مناسب اعمال می شود تا اتصال محکم شود، تغییر شکل نسبی در حین کار کاهش یابد و سفتی کلی بهبود یابد. به عنوان مثال، پیچ های اتصال بین صندلی یاتاقان و پایه تجهیزات می تواند سفتی سطح اتصال را پس از اعمال پیش بارگذاری 20٪ تا 30٪ افزایش دهد.

5. ترکیبی از شبیه سازی و آزمایش: از داده ها برای "اسکورت" اثر بهینه سازی استفاده کنید
بهینه سازی سازه نمی تواند تنها بر تجربه تکیه کند، بلکه باید از طریق تجزیه و تحلیل شبیه سازی و آزمایش های فیزیکی تایید شود تا از قابلیت اطمینان طرح طراحی اطمینان حاصل شود.
تحلیل شبیه سازی المان محدود: در مرحله طراحی، از نرم افزار ANSYS، ABAQUS و سایر نرم افزارها برای ایجاد یک مدل سه بعدی برای شبیه سازی توزیع تنش، تغییر شکل و عمر خستگی تحت بارها و شرایط کاری مختلف استفاده می شود. پارامترهای ساختاری (مانند ضخامت دیوار، موقعیت صفحه دنده، و اندازه مقطع) از طریق تکرارهای متعدد تنظیم می شوند تا زمانی که نقطه تعادل بین "سبک وزن" و "استحکام بالا" پیدا شود. به عنوان مثال، بازوی چرخان یک ربات جوشکار پس از 5 دور بهینه سازی شبیه سازی، وزن خود را 25 درصد و حداکثر تنش آن را 10 درصد کاهش داده است که به طور کامل الزامات استفاده را برآورده می کند.
تأیید آزمایش فیزیکی: آزمایش بار استاتیک، آزمایش بار دینامیکی و آزمایش خستگی بر روی نمونه اولیه بهینه‌سازی شده برای تأیید ظرفیت باربری و دوام واقعی آن انجام می‌شود. به عنوان مثال، تیر باربر بهینه شده توسط یک دستگاه آزمایش هیدرولیک بارگیری و آزمایش می شود و بار تسلیم و بار محدود آن برای اطمینان از اینکه کمتر از استاندارد طراحی نیست، ثبت می شود. بار دینامیکی در حین کار تجهیزات توسط آزمایش جدول ارتعاش شبیه سازی می شود تا بررسی شود که آیا سازه بیش از حد طنین انداز می شود یا تغییر شکل می دهد.
مکانیسم بهبود تکراری: داده‌های تست بازخورد به مدل شبیه‌سازی، اصلاح پارامترها (مانند خواص مواد، شرایط مرزی) و بهینه‌سازی بیشتر طراحی. به عنوان مثال، اگر تغییر شکل واقعی یک جزء بزرگتر از نتیجه شبیه‌سازی در طول آزمایش تشخیص داده شود، لازم است مجددا بررسی شود که آیا محدودیت‌های مدل با وضعیت واقعی مطابقت دارد و طراحی سازه تنظیم شود.

6. همکاری بین فرآیند و طراحی: طراحی "فرود" را کارآمدتر کنید
بهینه سازی سازه نیاز به در نظر گرفتن امکان سنجی فرآیند تولید دارد، در غیر این صورت حتی دستیابی به بهترین طراحی نیز دشوار خواهد بود. تولیدکنندگان باید قابلیت‌های تجهیزات و ویژگی‌های فرآیند خود را ترکیب کنند تا الزامات فرآیند را در مرحله طراحی لحاظ کنند.
به عنوان مثال، Jiaxing Dingshi Machinery Manufacturing Co., Ltd می تواند از پردازش و ساخت سازه های پیچیده با تجهیزات پیشرفته مانند 15000 متر مربع فضای تولید داخلی، 6 متر × 3.5 متر مرکز پردازش دروازه بزرگ و دستگاه برش لیزری 30 کیلووات پشتیبانی کند. 20 طراح فنی حرفه ای آن قابلیت تبدیل طراحی طراحی قوی دارند و می توانند به طور دقیق طراحی ساختاری بهینه شده را به نقشه های فرآیندی قابل تولید تبدیل کنند و اطمینان حاصل کنند که بهینه سازی توپولوژی، انتخاب مواد و سایر راه حل ها در تولید واقعی اجرا می شوند - مانند استفاده از یک ماشین خمشی 600 تنی برای دستیابی به قالب گیری یکپارچه اجزای جدار نازک بزرگ و کاهش آن؛ از طریق 50 تجهیزات جوشکاری از انواع مختلف و مهارت‌های فوق‌العاده 60 جوشکار معتبر، استحکام و دقت جوش‌های پیچیده تضمین می‌شود و پشتیبانی فرآیند قابل اعتمادی را برای بهینه‌سازی ساختاری ارائه می‌دهد.
